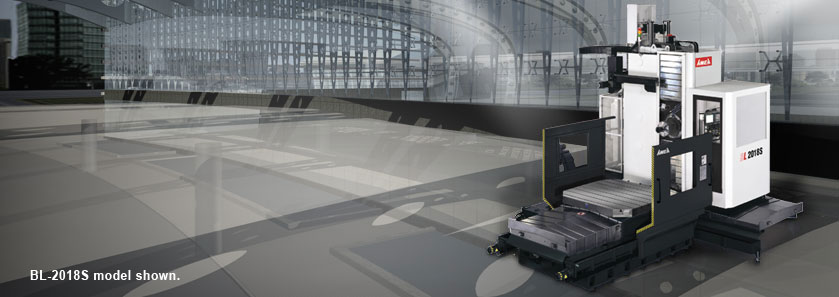

產品詳細
| BL-2018S | BL-3018S | BL-4018S | BL-2018FM | |
| 重要諸元 | ||||
| X 軸行程 | 2,000 mm ( 78.7" ) | 3,000 mm ( 118.1" ) | 4,000 mm ( 157.4" ) | 2,000 mm ( 78.7" ) |
| Y 軸行程 | 1,800 mm ( 70.9" ) ( 標準 ) 2,400 mm ( 94.5" ) ( 選配 ) |
1,800 mm ( 70.9" ) ( 標準 ) 2,400 mm ( 94.5" ) ( 選配 ) |
1,800 mm ( 70.9" ) ( 標準 ) 2,400 mm ( 94.5" ) ( 選配 ) |
1,800 mm ( 70.9" ) ( 標準 ) 2,400 mm ( 94.5" ) ( 選配 ) |
| Z 軸行程 | 1,300 mm ( 51.2" ) ( 標準 ) 1,780 mm ( 70" ) ( 選配 ) |
1,300 mm ( 51.2" ) ( 標準 ) 1,780 mm ( 70" ) ( 選配 ) |
1,300 mm ( 51.2" ) ( 標準 ) 1,780 mm ( 70" ) ( 選配 ) |
1,300 mm ( 51.2" ) ( 標準 ) 1,780 mm ( 70" ) ( 選配 ) |
| W軸行程 | 600 mm ( 23.6" ) | 600 mm ( 23.6" ) | 600 mm ( 23.6" ) | 600 mm ( 23.6" ) |
| 工作臺尺寸 | 1,600 x 1,800 mm ( 63" x 70.9" ) |
1,600 x 1,800 mm ( 63" x 70.9" ) |
1,600 x 1,800 mm ( 63" x 70.9" ) |
1,600 x 1,800 mm ( 63" x 70.9" ) |
| 工作臺最大載重量 | 12,000 kg ( 26,400 lb ) |
12,000 kg ( 26,400 lb ) |
12,000 kg ( 26,400 lb ) |
12,000 kg ( 26,400 lb ) |
| 主軸 | ||||
| 搪孔軸直徑 | 心軸式 Ø 120 mm | 心軸式 Ø 120 mm | 心軸式 Ø 120 mm | 滑枕式 480 x 470 mm |
| 主軸馬達 ( 連續 / 30分鐘 ) |
22 / 26 kw ( 30 / 35 HP ) |
22 / 26 kw ( 30 / 35 HP ) |
22 / 26 kw ( 30 / 35 HP ) |
22 / 26 kw ( 30 / 35 HP ) |
| 主軸傳動 / 轉速 | 兩段式齒輪箱 / 2,400 |
兩段式齒輪箱 / 2,400 |
兩段式齒輪箱 / 2,400 |
內藏式 / 6,000 |
| 主軸內孔規格 | BT 50 | BT 50 | BT 50 | BT 50 |
| 主軸軸承直徑 | 160 mm ( 6.3" ) | 160 mm ( 6.3" ) | 160 mm ( 6.3" ) | 100 mm ( 3.9" ) |
| 主軸最大扭矩 | 13,000 Nm | 13,000 Nm | 13,000 Nm | 600 Nm |
| 進給速率 | ||||
| X 軸快速進給速率 | 12,000 mm / min. | 12,000 mm / min. | 12,000 mm / min. | 12,000 mm / min. |
| Y 軸快速進給速率 | 12,000 mm / min. | 12,000 mm / min. | 12,000 mm / min. | 12,000 mm / min. |
| Z 軸快速進給速率 | 12,000 mm / min. | 12,000 mm / min. | 12,000 mm / min. | 12,000 mm / min. |
| W 軸快速進給速率 | 5,000 mm / min. ( 197 in / min. ) |
5,000 mm / min. ( 197 in / min. ) |
5,000 mm / min. ( 197 in / min. ) |
5,000 mm / min. ( 197 in / min. ) |
| 切削進給速率 | 1 ~ 5,000 mm / min. ( 0.04 ~ 196.9 in / min. ) |
1 ~ 5,000 mm / min. ( 0.04 ~ 196.9 in / min. ) |
1 ~ 5,000 mm / min. ( 0.04 ~ 196.9 in / min. ) |
1 ~ 5,000 mm / min. ( 0.04 ~ 196.9 in / min. ) |
| 精度 | ||||
| 重現精度 ( JIS6338 ) |
± 0.003 mm ( ± 0.0001" ) |
± 0.003 mm ( ± 0.0001" ) |
± 0.003 mm ( ± 0.0001" ) |
± 0.003 mm ( ± 0.0001" ) |
| 定位精度 ( JIS6338 ) |
± 0.01 / 全長 mm ( ± 0.0004" / 全長 ) |
± 0.01 / 全長 mm ( ± 0.0004" / 全長 ) |
± 0.01 / 全長 mm ( ± 0.0004" / 全長 ) |
± 0.01 / 全長 mm ( ± 0.0004" / 全長 ) |
| 刀庫 | ||||
| 刀庫容量 | 40 支刀 ( 選配 60 支刀 ) |
40 支刀 ( 選配 60 支刀 ) |
40 支刀 ( 選配 60 支刀 ) |
40 支刀 ( 選配 60 支刀 ) |
| 最大刀具直徑 ( 滿刀 / 鄰刀空 ) |
125 / 250 mm ( 5.0" / 9.8" ) |
125 / 250 mm ( 5.0" / 9.8" ) |
125 / 250 mm ( 5.0" / 9.8" ) |
125 / 250 mm ( 5.0" / 9.8" ) |
| 最大刀具長度 | 400 mm ( 15.7" ) | 400 mm ( 15.7" ) | 400 mm ( 15.7" ) | 400 mm ( 15.7" ) |
| 最大刀具重量 | 25 kg ( 55 lb ) | 25 kg ( 55 lb ) | 25 kg ( 55 lb ) | 25 kg ( 55 lb ) |
| 外觀 ( 約 ) | ||||
| 高度 | 4,460 mm ( 183" ) | 4,460 mm ( 183" ) | 4,460 mm ( 183" ) | 4,460 mm ( 183" ) |
| 重量 | 30,000 kg ( 66,000 lb ) |
34,000 kg ( 7,4,800 lb ) |
38,000 kg ( 83,600 lb ) |
30,000 kg ( 66,000 lb ) |
| BL-2018S | BL-3018S | BL-4018S | BL-2018FM | |
秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 MB 系列臥式搪銑加工中心機，憑藉著大扭力主軸、高剛性結構、高精密旋轉工作臺及精湛的組立與鏟花工藝，提供本系列以極小的占地面積，亦能發揮高效能、高生產力的加工對策。此外，另可選用高效率自動交換工作臺 ( APC ) 系統，可有效降低作業人力需求，減少非切削時間，大幅提高生產效率。
以累積多年臥式搪銑加工中心機的創新研發與專業制造經驗，結合最新日制關鍵零組件技術，將亞崴 MB 系列的機械性能與“臥搪世家”的品牌形象同時發揮到極致
高剛性主軸結構搭載高精密心軸，提供優異的加工精度與重切削能力
旋轉工作臺采用高精度液靜壓軸承，工作臺最大荷重 4,000 kg，B 軸定位精度可達 0.001°
一體式底座采用復合四滑軌設計，結合 X / Y 軸之高剛性硬軌，符合各種重切削或精密切削之需求
操作空間采開放式設計，可縮近操作人員與加工接觸點間的距離，安全性與便利性更為提升。此外，緊實的外型尺寸設計，使得廠房空間利用更有彈性
高剛性結構
所有結構件皆透過 FEM 有限元素分析，具有設計最佳化、結構輕量化等優點，確保整機最佳剛性
具備高效能加強肋之底座、立柱以及床鞍，不僅皆為一體鑄造成型，而且采用高張力米漢納鑄鐵，能滿足長年加工使用之需求
三軸進給采用全行程支撐設計，并搭配高精密高解析度光學尺，確保極致的性能與精度
X、Y 軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削Z 軸采用復合四滑軌設計，有效消除工作臺懸垂問題，確保最佳支撐剛性
大尺寸滾珠導螺桿均有預拉設計，大幅提高加工精度
自動潤滑系統采用脫壓式潤滑器及高品級銅質油管，提供滑道、滾珠導螺桿及其它重要元件精確調整的潤滑油
一體成型立柱與底座結構
