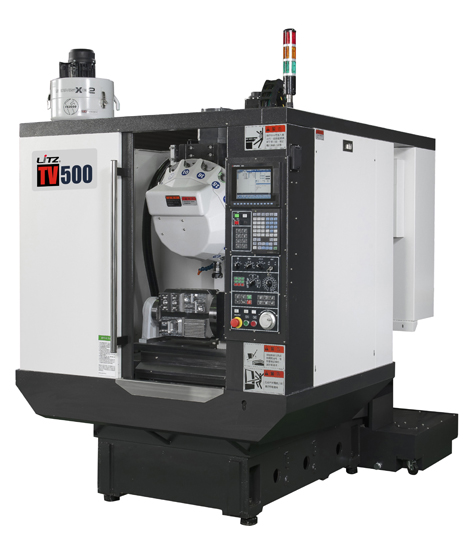

產品詳細
| 三軸行程 | ||
| X軸行程 |
mm
|
500
|
| Y軸行程 |
mm
|
400
|
| Z軸行程 |
mm
|
330
|
| 主軸鼻端至工作臺面 |
mm
|
150-480
|
| 主軸 | ||
| 主軸轉速 |
rpm
|
12000
|
| 自動刀具交換系統 | ||
| 刀具數量 |
只
|
16
|
| 可用最大刀具直徑(無鄰刀) |
mm
|
60/80
|
| 最大刀具長度 |
mm
|
250
|
| 最大刀具重量 |
kg
|
3
|
| 刀具交換方式 |
圓盤式
|
|
| 刀具規格 |
BT-30
|
|
| 馬達 | ||
| 主軸馬達 (連續 / 30分鐘定格) |
kw (HP)
|
3.7/5.5
|
| X/Y/Z軸馬達 |
kw
|
1.5/1.5/2.2
|
| 工作臺 | ||
| 工作面積 |
mm
|
650X400
|
| 工作臺最大荷重 |
kg
|
250
|
| T型槽 (槽*寬*中心距) |
mm
|
3X14X125
|
| 快速位移 | ||
| X軸快速位移 |
M/min
|
60
|
| Y軸快速位移 |
M/min
|
60
|
| Z軸快速位移 |
M/min
|
60
|
| 切削進給速度 |
mm/min
|
1-20000
|
| 控制器 | ||
| 三菱 |
|
M70-V
|
| 其他項目 | ||
| 機器重量 |
kg
|
2500
|
| 電源需求量 |
KVA
|
15
|
| 水箱容量 |
L
|
200
|
| 空壓源 |
kg/cm2
|
6
|
■ 主軸直結式傳動系統
■ 主軸外可程序吹氣裝置
■ 工作燈
■ 刀具冷卻系統
■ 基礎墊塊與調整螺栓
■ 雙箱式熱源隔離電器箱
■ 螺旋式排屑裝置
■ 自動潤滑系統
■ 工具箱
■ 雙色警示燈
■ 彩色液晶屏幕
■ 自動門
■ 變壓器、穩壓器
■ 超低慣性主軸馬達
■ 主軸中心高壓出水系統(CTS)
■ 刀具量測與破壞測定
■ 工件吹氣裝置
■ 第四軸(數控分度盤)
■ 第五軸(第四軸加傾斜軸)
■ 乙太網絡與記憶卡高速執行
■ 刀臂換刀系統20/24T
■ 刀具規格BT-40
■ FANUC控制系統
■ 鐵屑輸送機+蓄屑車
■ 主軸轉速12000rpm
■ 主軸轉速15000rpm
